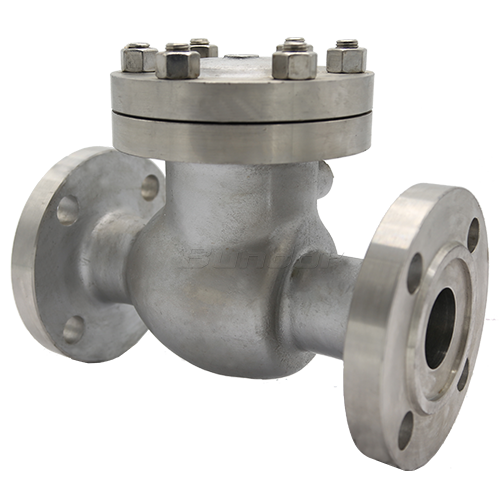

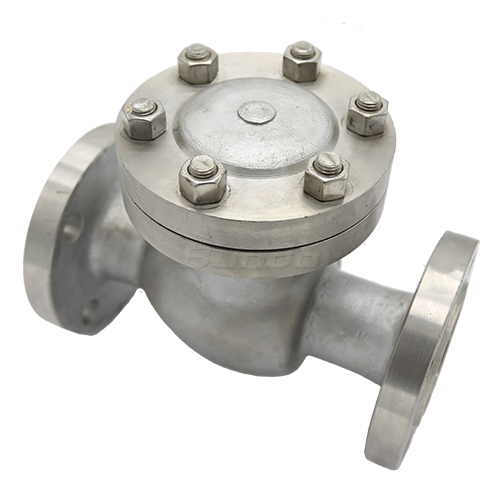

Válvula de retención oscilante de acero inoxidable

Límite Tamaño: DN50~DN500

Presión: PN1.6—6.4Mpa

Cuerpo: SS304

Disco: 304

Vástago: 304

En Línea Correo

INTRODUCCIÓN

VENTAJAS

Cuerpo de válvula de fundición de precisión
Cuerpo de válvula de fundición de precisión, granallado secundario, apariencia fina, sin tracoma, cada lote de fundición tiene una marca de número de horno, lo cual es conveniente para el seguimiento de la producción
Prueba de protección de materiales
Todos los aceros inoxidables 304.316, etc. están garantizados para pruebas, con lista de materiales
peso pesado
El peso del mismo calibre es más pesado que otros fabricantes.
Tratamiento de decapado y pasivación de la superficie del cuerpo de la válvula
La superficie de cada cuerpo de válvula está decapada y pasivada para mantener el brillo metálico y mejorar la resistencia a la corrosión.
Conforme a la vivienda estándar nacional
Cada válvula se fabrica como una carcasa de acuerdo con los estándares nacionales y la presión de doble capa está sellada.

CARACTÉRISTICA

El disco de la válvula de retención oscilante de acero inoxidable tiene forma de disco y gira alrededor del eje del pasaje del asiento de la válvula.

Debido a que el canal interior del disco está aerodinámico, la resistencia al flujo es menor que la de la válvula de retención de elevación.

Adecuado para orificios grandes con caudales bajos y flujo bajo,pero no para el flujo arterial

El rendimiento de sellado no es tan bueno como el del tipo ascensor

El propósito de la válvula de retención oscilante es reducir la fuerza de impacto del agua cuando el medio deja de fluir o retrocede
Campo de aplicable: construcción municipal,tratamiento de aguas,petróleo,Drenaje,proyecto de conservacion de agua
Medio temperatura: 0~325℃

PARÁMETROS

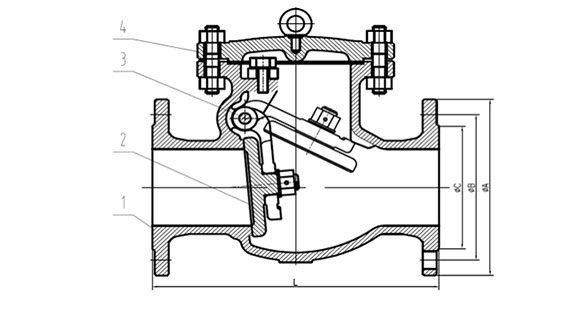

Información de las piezas principales:

Nombre	1-Cuerpo	2-Disco	3-Vastago	4-Boneta
Material y Descripcion	304	304	304	304

Informacion de tamaño

Medida nominal		PN16~PN40	PN16			PN25			PN40			PN63
DN	NPS（Pulgada）	L	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC
40	1 1/2''	200	150	110	88	150	110	88	150	110	88	—	—	—	—
50	2''	230	165	125	102	165	125	102	165	125	102	300	180	135	102
65	2 1/2''	290	185	145	122	185	145	122	185	145	122	340	205	160	122
80	3''	310	200	160	138	200	160	138	200	160	138	380	215	170	138
100	4''	350	220	180	158	235	190	162	235	190	162	430	250	200	162
125	5''	400	250	210	188	270	220	188	270	220	188	500	295	240	188
150	6''	480	285	240	212	300	250	218	300	250	218	550	345	280	218
200	8''	550	340	295	268	360	310	278	375	320	285	650	415	345	285
250	10''	650	405	355	320	425	370	335	450	385	345	775	470	400	345
300	12''	750	460	410	378	485	430	395	515	450	410	900	530	460	410
350	14''	850	520	470	438	555	490	450	580	510	465	1025	600	525	465
400	16''	950	580	525	490	620	550	505	660	585	535	1150	670	585	535
500	20''	1150	715	650	610	730	660	615	755	670	615	—	—	—	—
