Válvula de Globo De Acero Inoxitable

Límite Tamaño: DN25-DN400

Presión: PN16/25/40/63

Cuerpo: SS304,SS316

Asiento: SS304,SS316

Disco: SS304,SS316

Vástago: SS304,SS316

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • Superficie de sellado

    la superficie de sellado tiene las ventajas de un buen rendimiento de sellado, fácil operación, sin daños a la superficie de sellado, larga vida útil y sin fenómeno de golpe de ariete.

  • Estructura

    el producto tiene una estructura razonable, un sellado confiable, un excelente rendimiento y una apariencia hermosa.

  • El vástago

    el vástago después del tratamiento de modulación y nit de superficie, tiene una buena resistencia a la corrosión y resistencia a la abrasión.

  • Carácteristica de Utilizo

    el producto se puede usar con bridas de tubería estándar y superficie de sellado de brida en la forma, para satisfacer las necesidades de varios proyectos y los requisitos del usuario.

CARACTÉRISTICA

El eje del vástago de la válvula de globo es perpendicular a la superficie de sellado

Carrera corta del vástago de la válvula para abrir o cerrar,y tiene una acción de corte muy confiable

Hace que esta válvula sea muy adecuada para corte medio o uso de regulación y estrangulamiento
Válvula globo acero inoxidable es un motivo de válvula globo,
Los requisitos de material del cuerpo de la válvula son relativamente altos,tiene 304.316,ect materias elegir
Normal lo usa esta químico,embarcacion,medico,comida,mecánico,etc
temperatura aplicable： 0～325℃

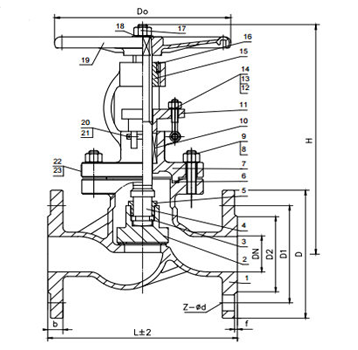

PARÁMETROS

Información parte principial
nombre 1-Cuerpo 2-Disco 3—cuña 4-Vástago 5-Turbina
Descripción de materia 304 304 304 2Cr13 DI

Parte opcional 1 2 3 4 5
Cuerpo Anillo sellado Disco Vástago Acduator
CF3/ CF3M/CF8/ CF8M 304/acero aleado CF3/ CF3M/CF8/ CF8M CF3/ CF3M/CF8/ CF8M manual/turbina/electricidad/neumático

Información tamaño
Medida nominal PN16 PN25 PN40 PN63
DN NPS L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC
25 1'' 160 115 85 68 160 115 85 68 160 115 85 68 210 140 100 68
32 1  1/4'' 180 140 100 78 180 140 100 78 180 140 100 78 230 155 110 78
40 1  1/2'' 200 150 110 88 200 150 110 88 200 150 110 88 230 170 125 88
50  2'' 230 165 125 102 230 165 125 102 230 165 125 102 260 180 135 102
65  2  1/2'' 290 185 145 122 290 185 145 122 290 185 145 122 280 205 160 122
80  3'' 310 200 160 138 310 200 160 138 310 200 160 138 340 215 170 138
100  4'' 350 220 180 158 350 235 190 162 350 235 190 162 380 250 200 162
125  5'' 400 250 210 188 400 270 220 188 400 270 220 188 430 295 240 188
150  6'' 480 285 240 212 480 300 250 218 480 300 250 218 550 345 280 218
200  8'' 600 340 295 268 600 360 310 278 600 375 320 285 650 415 345 285
250  10'' 650 405 355 320 650 425 370 335 650 450 385 345 775 470 400 345
300  12'' 750 460 410 378 750 485 430 395 750 515 450 410 900 530 460 410
350 14'' 850 520 470 438 850 555 490 450 850 580 510 465
400 16'' 950 580 525 490 950 620 550 505 950 660 585 535
