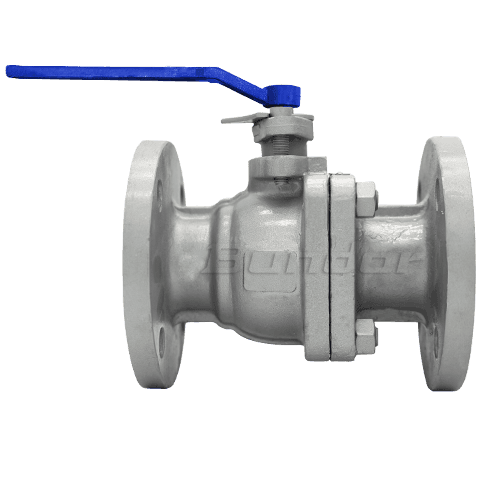

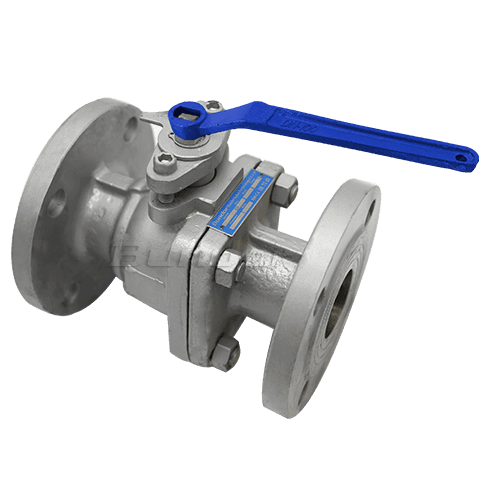

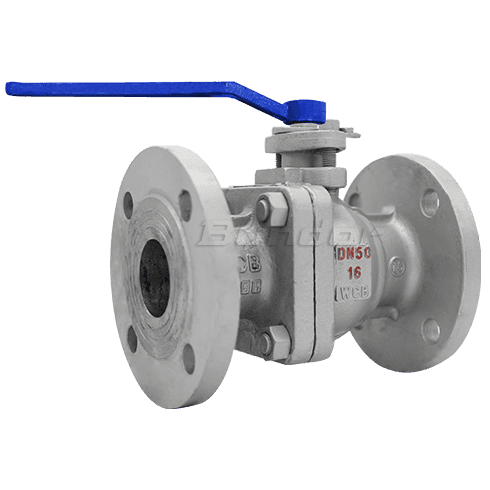

Válvula Bola De Acero Inoxidable Con Brida

Límite Tamaño: 1/2’’-8’’（DN15-DN200）

Presión: PN10/PN16/Class150

Cuerpo: SS304-SS316

Asiento: PTFE

Disco: SS304-SS316

Vástago: SS304-SS316

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • Baja resistencia a fluidos

    La resistencia del fluido es pequeña y el coeficiente de resistencia es igual a la longitud de la tubería.

  • Estructura simple

    Estructura simple, tamaño pequeño, peso ligero.

  • Buen sellado

    Apretado y confiable, el material de sellado de la válvula de bola es ampliamente utilizado en sistemas de plástico, sellado y vacío.

  • Operación conveniente

    Fácil de operarción, abrir y cerrar rápidamente, desde la apertura completa hasta el cierre completo, con una rotación de 90 grados, distancia fácil de controlar

  • Mantenimiento conveniente

    Mantenimiento conveniente, estructura simple de la válvula de bola, el anillo de sellado es generalmente móvil, fácil de quitar y reemplazable

  • No causar erosión de la superficie de sellado de la válvula

    La superficie de sellado de la bola y el asiento está aislada de los medios cuando está completamente abierta o cerrada

  • Amplia aplicación

    Se puede aplicar una amplia gama de aplicaciones, desde pequeños a unos pocos milímetros, hasta varios metros, desde alto vacío hasta alta presión.

CARACTÉRISTICA

Caracteristicas:
Medio aplicable: agua, vapor, aceite.
Temperatura adecuada: por debajo de 200 grados centígrados
Campo de aplicación: construcción municipal, tratamiento de agua, electricidad, petróleo, suministro y drenaje de agua, proyectos de conservación de agua.

PARÁMETROS

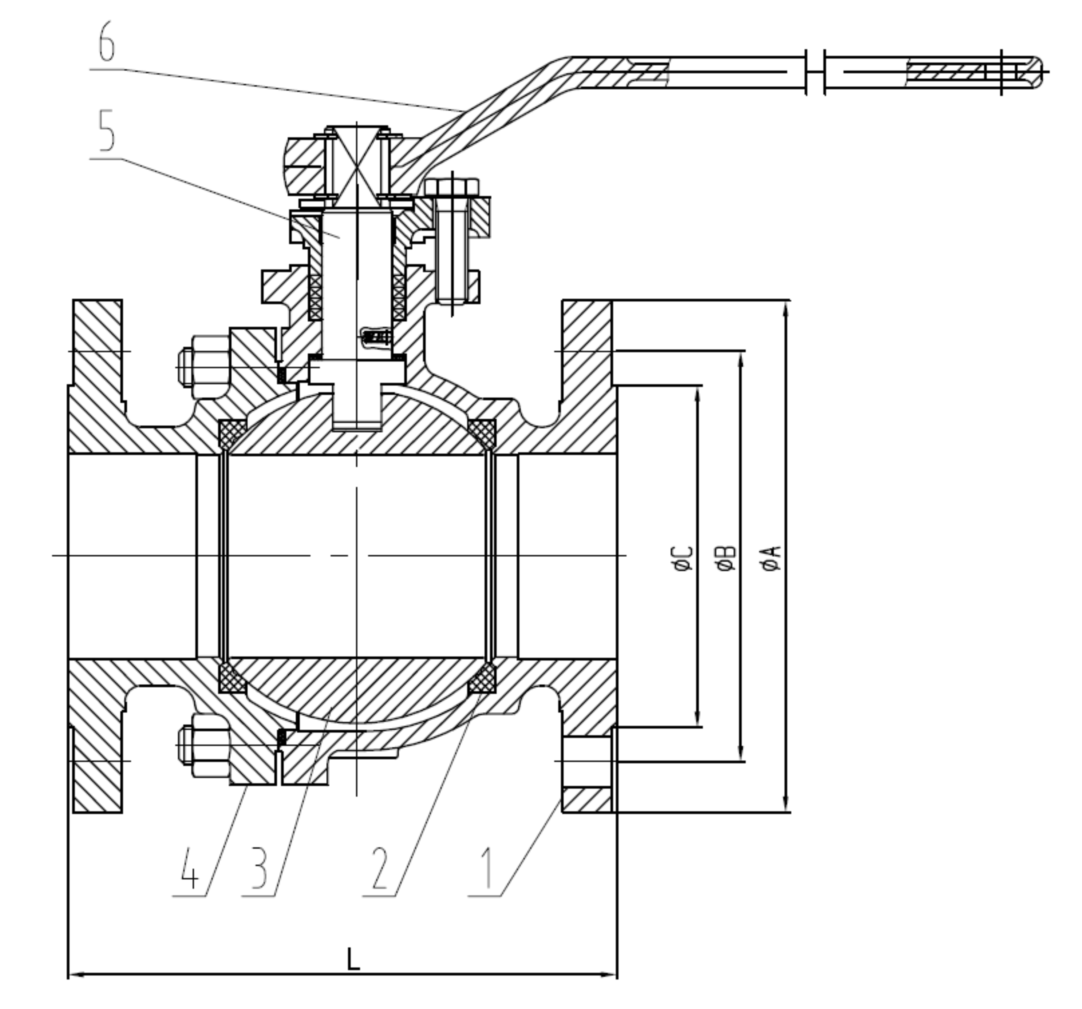

Información de partes principiales
Nombre 1-Cuerpo 2-Anillo sallado 3-Bola 4-Cuña 5-Vástago 6-Palanca
Materia y descripcion CF8 PTFE 304 WCB 304 CI

Información tamaño
Tamaño PN16 PN25 PN40 PN63
DN NPS L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC L ΦA ΦB ΦC
25 1'' 150 115 85 68 150 115 85 68 150 115 85 68 180 140 100 68
32 1  1/4'' 165 140 100 78 165 140 100 78 180 140 100 78 200 155 110 78
40 1  1/2'' 180 150 110 88 180 150 110 88 200 150 110 88 220 170 125 88
50 2'' 200 165 125 102 200 165 125 102 220 165 125 102 250 180 135 102
65 2  1/2'' 220 185 145 122 220 185 145 122 250 185 145 122 280 205 160 122
80 3'' 250 200 160 138 250 200 160 138 280 200 160 138 320 215 170 138
100 4'' 280 220 180 158 280 235 190 162 320 235 190 162 360 250 200 162
125 5'' 320 250 210 188 320 270 220 188 381 270 220 188 381 295 240 188
150 6'' 360 285 240 212 360 300 250 218 403 300 250 218 403 345 280 218
200 8'' 400 340 295 268 400 360 310 278 502 375 320 285
250 10'' 450 405 355 320 450 425 370 335 568 450 385 345
