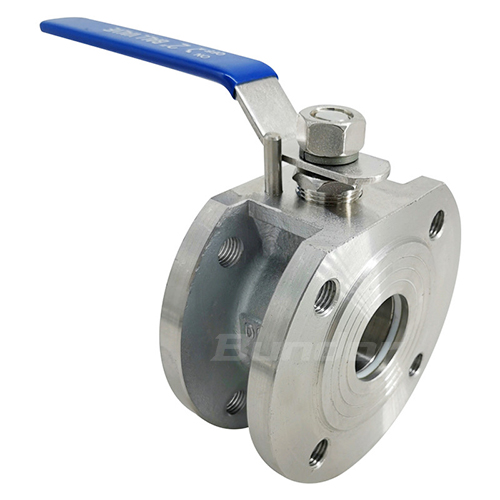

Q71F Válvula de Bola Tipo Wafer de Acero Inoxidable

Límite Tamaño: DN15-DN200

Presión: PN16/150LB/10K

Cuerpo: WCB/CF8/CF8M

Asiento: PTFE/PPL

Disco: 304/316/316L

Vástago: 2Cr13/304/316

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • Las piezas internas se procesan con máquinas herramienta CNC de precisión para garantizar la precisión

  • El vástago de la válvula está diseñado para evitar reventones

CARACTÉRISTICA

Aplicación

La válvula de bola tipo wafer, también conocida como válvula de bola italiana, tiene una estructura más simple, un tamaño más pequeño y un peso más ligero que la válvula de bola con brida. Consta de solo unas pocas piezas. La válvula de bola se puede abrir y cerrar rápidamente girándola 90° y su funcionamiento es sencillo. Al mismo tiempo, la válvula tiene buenas características de control de fluidos. Tiene un sellado confiable, una estructura simple y un mantenimiento conveniente, y se usa ampliamente en varias industrias.

Ventajas del producto

1. El cuerpo de la válvula está fundido con precisión, granallado dos veces y tiene una apariencia fina
2. Las piezas internas se procesan con máquinas herramienta CNC de precisión para garantizar la precisión
3. El vástago de la válvula está diseñado para evitar reventones
4. El diseño de carga dinámica con resorte de disco doble hace que el sello sea más confiable
5. Hay dispositivos antiestáticos, manijas bloqueables y configuraciones de plataforma alta ISO5211 disponibles
6. Cada válvula se prueba para la presión de doble capa de la carcasa y el sello de acuerdo con las normas nacionales antes de salir de fábrica

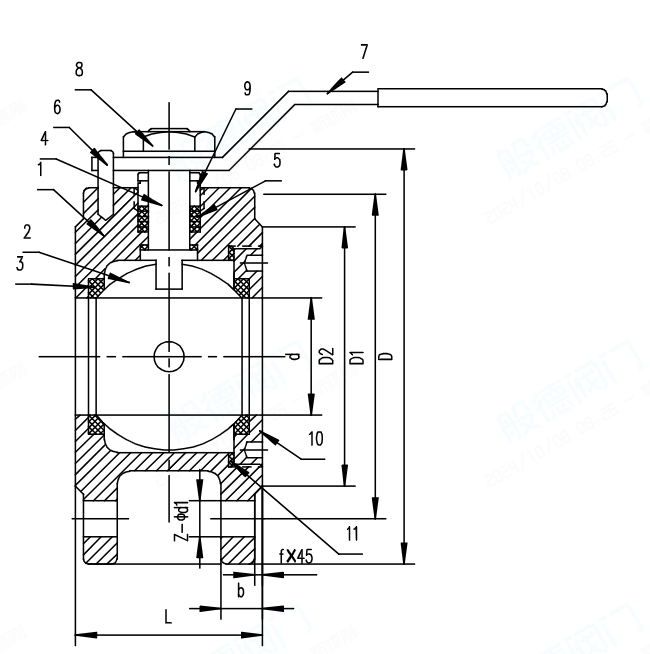

PARÁMETROS

SIZE PN16
DN NPS L ΦD ΦD1 Z-Φd1
15 1/2'' 32 95 65 4-M12
20 3/4'' 39 105 75 4-M12
25 1'' 45 115 85 4-M12
32 1 1/4'' 55 140 100 4-M16
40 1 1/2'' 62 150 110 4-M16
50 2'' 72 165 125 4-M16
65 2  1/2'' 95 185 145 4-M16
80 3'' 120 200 160 8-M16
100 4'' 145 220 180 8-M16
125 5'' 180 250 210 8-M16
150 6'' 230 285 240 8-M20
200 8'' 275 340 295 12-M20
