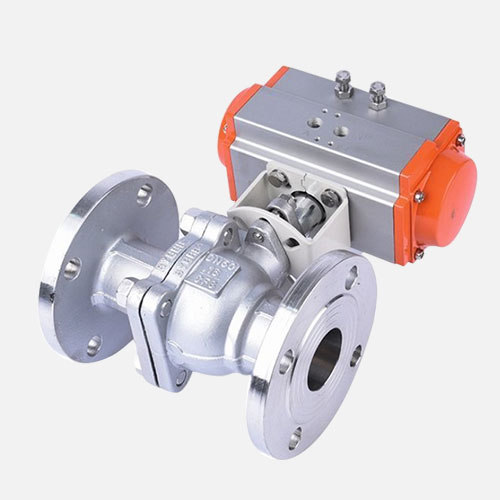

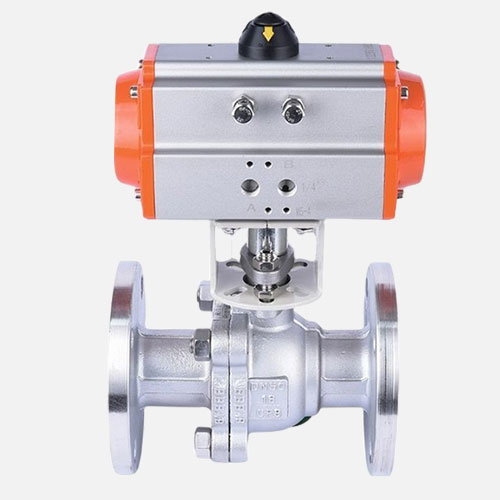

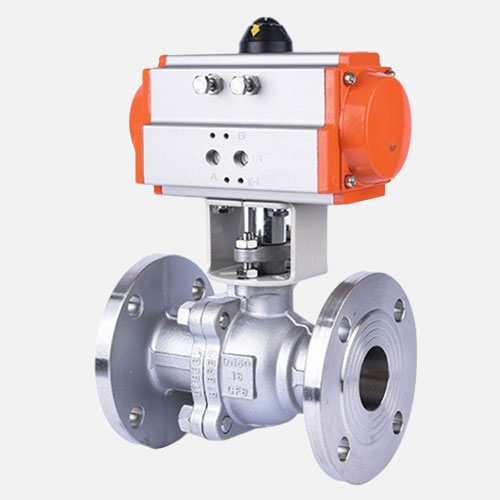

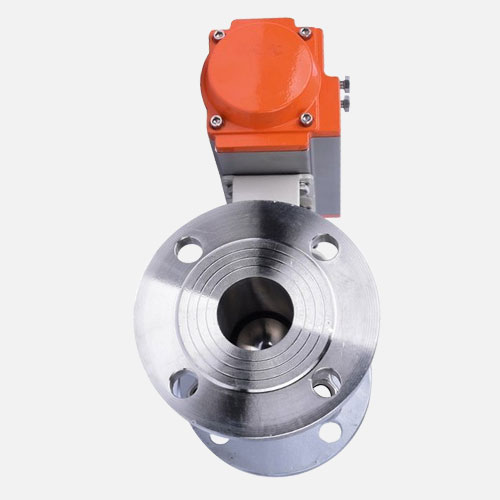

Válvula de bola neumática

Límite Tamaño: DN15~DN300

Presión: PN16

Cuerpo: WCB/Acero inoxidable

Vástago: 304

INTRODUCCIÓN

VENTAJAS

  • Fundición de precisión

    Fundición de preción del cuerpo,el material está a la altura, la apariencia está bien.sin tracoma

  • Diseño anti-explosión

    El vástago de diseño anti-explosión,mejorar la seguridad

  • Peso sólido

    El cuerpo de válvula todo son pesos sólidos

  • Protección IP67

    Protección IP67 de actuador neumático

  • Forja de acero inoxidable

    El cuerpo es forja de acero inoxidable

  • Detección de presión estándar

    Cada válvula se somete a pruebas de presión de acuerdo con las normas nacionales

CARACTÉRISTICA

La válvula de bola neumática es una válvula de bola con un actuador neumático,los actuadores neumáticos funcionan relativamente rápido
Velocidad rápidisimo de la aperatura y el cierre es 0.05mm cada vez,por eso también se llama válvula de bola neumática de cierre rápido
válvula de bola normalmente tiene varios accesorios,por ejempro la válvula electromagnética,manejo de potencia triple,límite de cambio,locador,etc,
para control local y control remoto centralizado,puede contrar abrir y cerrar de válvula bola en el estudio de control
no necesita contrar con mano en local o alta altitud y local perigroso,ahorre recursos humanos y tiempo en gran medida.Mejorar la seguridad
Temperatura aplicable:-20~150℃
Medio adecuada:agua,vapor,petróleo,etc
Campio de aplicación:municipal construccón,químico,suministro de agua,electricidad,petróleo,drenaje de agua,etc.

PARÁMETROS

Parte opcional Nombre Cuerpo de válvula Aciento sellado  Cuerpo de bola Vástago
Material WCB/CF3M/CF8/ CF8M PTFE/acero inoxidable/carburo cementado 201/304/316/316L 2Cr13/304/316

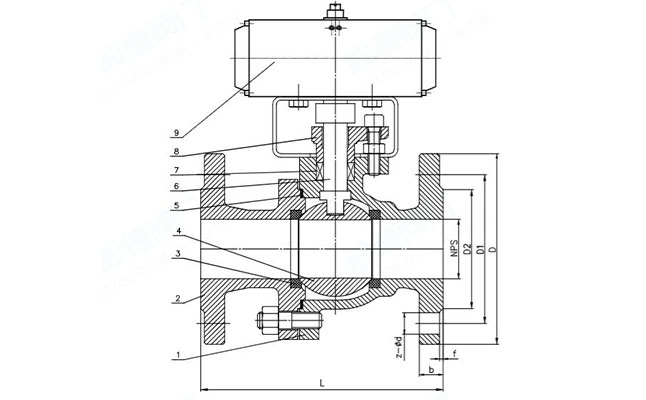

Información de partes principiales
Nombre 1-Cuerpo 3-Sellado 4-Cuerpo de bola 6-Vástago 9-Cabeza neumático
Material CF8 PTFE 304 304 Alunimio

Información tamaño
DN NPS L ΦD ΦD1 ΦD2 Z-Φd
15 1/2'' 130 95 65 45 4-14
20 3/4'' 140 105 75 55 4-14
25 1'' 150 115 85 65 4-14
32 1  1/4'' 165 135 100 78 4-18
40 1  1/2'' 180 145 110 85 4-18
50 2'' 200 160 125 100 4-18
65 2  1/2'' 220 180 145 120 4-18
80 3'' 250 195 160 135 8-18
100 4'' 280 215 180 155 8-18
125 5'' 320 245 210 185 8-18
150 6'' 360 280 240 210 8-23
200 8'' 400 335 295 265 12-23
250 10'' 450 405 355 320 12-25
300 12'' 620 460 410 375 12-25
