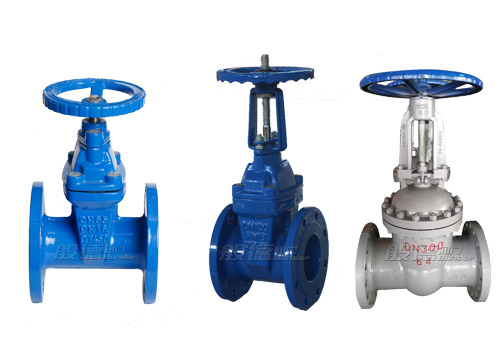

Válvula de compuerta se compone principalmente de cuerpo de la válvula, la cubierta de la válvula, compuerta, vástago de la válvula, asiento de la válvula y el embalaje de sellado y otras partes, es uno de los tipos comunes de válvulas, aislar la tubería en la circulación de los medios de comunicación, pertenecen a las válvulas de clase de aislamiento. El objetivo principal de una válvula de compuerta es cortar un fluido, de ahí que también se la conozca como válvula de corte o de bloqueo. Hay muchas formas estructurales diferentes de válvulas de compuerta, diferentes válvulas de compuerta estructurales se dividen en muchos tipos, por lo que hay varios tipos de válvulas de compuerta?



En primer lugar, según la clasificación del vástago: el vástago es la parte operativa de la válvula de compuerta, su función es transferir la fuerza de apertura y cierre a las partes de apertura y cierre (compuerta). De acuerdo con los diferentes tallos, válvulas de compuerta se pueden dividir en :

1. La rosca trapezoidal del vástago de la válvula de compuerta de vástago abierto se encuentra fuera del cuerpo de la válvula, la parte superior del vástago de la válvula, girando la tuerca del vástago, de modo que el vástago de la válvula impulsa la placa de la compuerta sincrónicamente subir y bajar para lograr la apertura y cierre de la válvula de compuerta. Como el vástago de la válvula está expuesto, el estado de apertura y cierre de la válvula es intuitivamente obvio para evitar un funcionamiento incorrecto. Las desventajas de la válvula de compuerta de vástago abierto son también debido al vástago, el vástago está expuesto, la altura de la válvula después de la apertura es grande, y requiere un gran espacio de operación, que no es aplicable en las condiciones de trabajo con espacio estrecho.

2. La válvula de compuerta de vástago oculto también se denomina válvula de compuerta de vástago giratorio, el vástago suele estar fijado en la placa de la compuerta, la rosca del vástago se encuentra dentro del cuerpo de la válvula, y el extremo inferior del vástago tiene una rosca trapezoidal, que está en contacto directo con el medio. A través de la rotación del vástago de la válvula, la tuerca del vástago de la válvula impulsa la placa de la compuerta para hacer el movimiento de elevación para completar la apertura y el cierre. La desventaja de la válvula de compuerta de vástago oculto es que el estado de apertura y cierre de la válvula no puede observarse directamente, y requiere un dispositivo indicador independiente. Las roscas trapezoidales de accionamiento están situadas en el interior del cuerpo de la válvula y son susceptibles a la corrosión del medio. Sin embargo, el vástago de la válvula de compuerta de vástago oscuro no hace movimiento de elevación, el espacio operativo requerido es pequeño, adecuado para la ubicación de la tubería limitada ocasiones densas.

En segundo lugar, según la estructura de clasificación: la válvula de compuerta puede dividirse en dos tipos de válvula de compuerta de cuña y válvula de compuerta paralela (plana) según el tipo de estructura.

1. Válvulas de compuerta paralelas (planas), es decir, la superficie de sellado es paralela a la línea central vertical de la válvula, y las superficies de sellado del cuerpo de la válvula y de la compuerta también son paralelas entre sí. Esta válvula de compuerta es el tipo de compuerta doble más común, con el fin de cerrar el cuerpo de la válvula y la compuerta dos superficies de sellado en estrecho contacto, a menudo se utiliza en dos piezas de compuerta sujeta con cuña de empuje de doble cara. Se utiliza sobre todo en tuberías de baja presión, como las líneas pequeñas.

2. válvula de compuerta de cuña que la superficie de sellado y la línea central vertical en un cierto ángulo, es decir, las dos superficies de sellado en una válvula de compuerta en forma de cuña. Las válvulas de compuerta de cuña están disponibles con compuertas simples y dobles. Ventajas del tipo de doble puerta está sellada, mientras que el ángulo de los requisitos de precisión son más bajos, los cambios de temperatura no son fáciles de hacer que la cuña de la puerta, el desgaste de la superficie de sellado se puede añadir la compensación de la junta. Las desventajas son la estructura compleja, fácil de pegar en el medio de marchitamiento, lo más importante, la placa deflectora superior e inferior es fácil de caer después de años de óxido.

Además de los tipos de válvulas de compuerta introducidos anteriormente, hay una variedad de métodos de clasificación, tales como de acuerdo con diferentes métodos de conexión, las válvulas de compuerta se pueden dividir en válvulas de compuerta de brida, válvulas de compuerta soldadas, válvulas de compuerta de rosca interna, válvulas de compuerta de rosca externa. Según el método de accionamiento se puede dividir en, válvula de compuerta eléctrica, válvula de compuerta neumática, válvula de compuerta manual y así sucesivamente. Diferentes válvulas de compuerta, el alcance de la adaptación, el modo de operación son diferentes, por lo que entender más válvula de compuerta conocimiento, nos ayudan a un mejor uso de la válvula de compuerta.
