Nuestra instalación general de bridas es así, una brida a izquierda y derecha en la válvula y una brida a izquierda y derecha en la tubería. Al instalarlo, el lado izquierdo se atornilla a la izquierda y el derecho a la brida derecha.

El tipo de sujeción es de este tipo, no hay brida en la válvula en sí, hay una brida a la izquierda y a la derecha de la tubería, cuando se instala, el instrumento se sujeta entre las dos bridas de la tubería, y luego las bridas a la izquierda y a la derecha de la tubería se sujetan con pernos, y así es como se instala. Hay muchas válvulas de mariposa con este tipo de conexiones de abrazadera en las instalaciones de tuberías convencionales en general, si todavía no lo tiene claro, puede echar un vistazo a la siguiente figura.

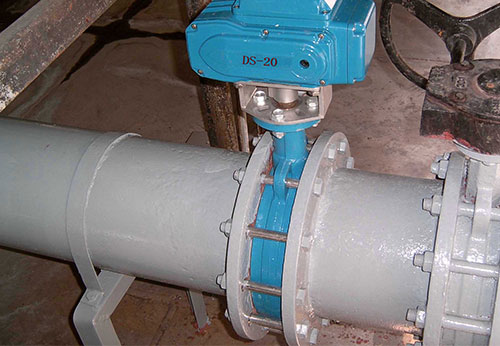

Diagrama de instalación de la válvula de mariposa



Válvula de mariposa con conexión a tope Características:

1. La válvula de mariposa de sujeción es pequeña y ligera, fácil de desmontar y mantener, y puede instalarse en cualquier posición.

2. Estructura sencilla y compacta, funcionamiento a 90° para una apertura y cierre rápidos.

3. Pequeño par de funcionamiento, ahorro de mano de obra y peso ligero.

4. Conseguir un sellado completo y cero fugas en las pruebas de gas.

5. Seleccionar diferentes materiales para las piezas, que pueden aplicarse a una amplia gama de medios.
