Cuándo elegir una válvula de mariposa de doble excentricidad?

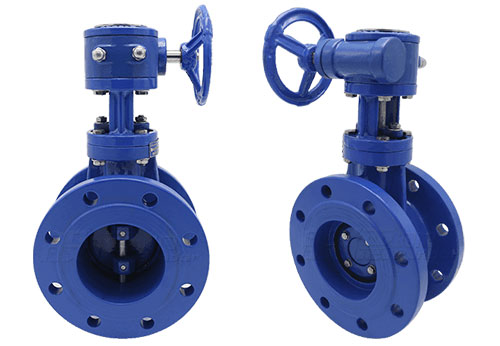

La válvula de mariposa doble excéntrica también se llama válvula de mariposa de alto rendimiento, que se aplica principalmente a la planta de agua, planta de energía, fundición de acero, industria química, proyecto de fuente de agua de manantial, construcción de instalaciones ambientales y otros sistemas de drenaje, especialmente adecuado para la tubería de la vía fluvial, como un equipo de regulación e interceptación. En comparación con la válvula de mariposa de eje central, la válvula de mariposa de doble excentricidad es más resistente a las altas presiones, tiene una vida útil más larga y una mayor estabilidad. En comparación con otras válvulas, cuanto mayor es el calibre, más ligero es el material y menor es el coste. Sin embargo, debido a la placa de mariposa en el medio, la resistencia al flujo es grande, por lo que menos de DN200 válvula de mariposa no es muy significativo



Principio de funcionamiento de la válvula de mariposa de doble excentricidad

La válvula de mariposa de doble excentricidad se mejora aún más sobre la base de la válvula de mariposa de excentricidad simple. Sus características estructurales son que el eje del vástago de la válvula se desvía del centro de la placa de mariposa, así como del centro del cuerpo. El efecto de la doble excentricidad hace que la válvula se abra después de que la placa de mariposa pueda desprenderse rápidamente del asiento de la válvula, eliminando en gran medida la placa de mariposa y el asiento de la extrusión excesiva innecesaria, el fenómeno de raspado, reduciendo la distancia de apertura, reduciendo el desgaste y mejorando la vida útil del asiento de la válvula. La importante reducción de los arañazos y la posibilidad de utilizar asientos metálicos para las válvulas de mariposa de doble excentricidad han mejorado el uso de las válvulas de mariposa en aplicaciones de alta temperatura.

Características de la estructura de la válvula de mariposa de doble excentricidad

1. Diseño razonable, estructura compacta, fácil de montar y desmontar, fácil de mantener.

2. Se adopta una estructura excéntrica para reducir la fricción del anillo de sellado y prolongar la vida útil de la válvula.

3. Completamente sellado, cero fugas. Puede utilizarse en condiciones de vacío ultraalto.

4. Sustituir el material del anillo de sellado de la placa de la válvula, la placa de mariposa, el eje giratorio, etc., que se puede aplicar a una variedad de medios y diferentes temperaturas.
