Válvula de mariposa de doble excentricidad Características

Válvula de mariposa de doble excentricidad Características

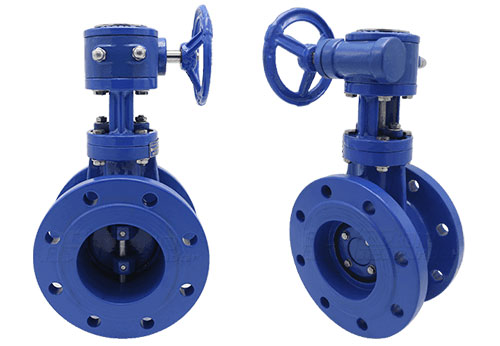

Este artículo Bonide válvula con usted para hablar de la válvula de mariposa excéntrica doble, hablando de la válvula de mariposa excéntrica doble, usted debe decir es esta estructura excéntrica doble.



La llamada doble excentricidad, la primera excentricidad significa que el eje del vástago está fuera del centro de la superficie de sellado, es decir, el eje del vástago está detrás de la superficie de la placa de mariposa. Esta excentricidad hace que las superficies de contacto de la placa de la mariposa y el asiento de la válvula sean superficies de sellado, lo que supera fundamentalmente las deficiencias inherentes de las válvulas de mariposa de eje central, eliminando así la posibilidad de fugas internas en las intersecciones superior e inferior entre el eje del vástago y el asiento de la válvula de sellado.

Otra excentricidad se refiere al centro del orificio de rebase del cuerpo de la válvula y el eje del vástago desplazado a izquierda y derecha, es decir, el eje del vástago se separará en dos partes de la placa de mariposa más en un lado y menos en el otro. Este tipo de excentricidad puede hacer que la placa de la mariposa se desprenda o se acerque rápidamente al asiento de la válvula en el proceso de apertura y cierre, reducir la fricción entre la placa de la mariposa y el asiento de la válvula de sellado, reducir el desgaste, reducir el par de apertura y cierre, y prolongar la vida útil del asiento de la válvula.

La periferia de la placa de mariposa de la válvula de mariposa doble excéntrica y el asiento de sellado se procesan en superficie semiesférica, confiando en la placa de mariposa fuera de la superficie esférica del asiento de sellado para apretar la superficie esférica de la esfera para producir la deformación elástica para lograr el propósito de cierre. Las válvulas de mariposa de doble excentricidad suelen utilizar material PTFE como asiento de sellado, y también pueden utilizar asiento de sellado metálico para ampliar su aplicación en el campo de las altas temperaturas. Sin embargo, el sellado de la válvula de mariposa de doble excéntrica con asiento de sellado de metal todavía pertenece a la estructura de sellado de posición, es decir, la superficie de sellado de la placa de mariposa y el asiento de la válvula está en contacto de línea, por lo que no es capaz de soportar alta presión, lo que inevitablemente conducirá a una mayor fuga cuando se aplica en el sistema de alta presión, por lo que las válvulas de mariposa de doble excéntrica con asiento de sellado de metal deben evitarse en la medida de lo posible en la alta presión o el sistema que requiere un corte apretado.
