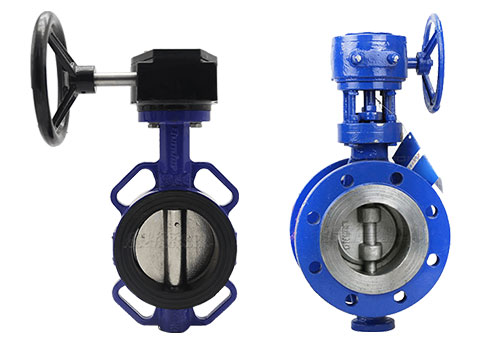

Cuál es la diferencia entre una válvula de mariposa de triple excentricidad y una válvula de mariposa de eje central normal? La válvula de mariposa de tres excéntricas y la válvula de mariposa de línea central son los productos de válvula de mariposa más utilizados, hay muchas diferencias entre los dos, a continuación le presentaremos la diferencia entre la válvula de mariposa de tres excéntricas y la válvula de mariposa de línea central ordinaria desde diferentes ángulos.



Diferencias estructurales

La válvula de mariposa de triple excentricidad, como su nombre indica, es una válvula de mariposa de triple desplazamiento angular con respecto a la línea central. La primera excéntrica es aquella en la que el vástago de la válvula está situado detrás del vástago del plato de la válvula, lo que permite que la junta entre en contacto con todo el asiento de la válvula en un círculo completamente cerrado. La segunda excentricidad consiste en que la línea central del vástago de la válvula se desvía de la línea central de la tubería y de la válvula para evitar ser perturbada por la apertura y el cierre de la válvula. La tercera excéntrica es un eje de cono de asiento desplazado de la línea central del eje de la válvula, que elimina la fricción durante el cierre y la apertura y consigue un sellado de compresión uniforme alrededor de todo el asiento. Las características estructurales de la válvula de mariposa de línea media son que el eje del vástago, el centro de la placa de mariposa y el centro del cuerpo están en la misma posición.

Diferencia de material de la superficie de sellado

Tres válvulas de mariposa excéntricas son en su mayoría sello duro, ambos lados del vicio de sellado son materiales metálicos u otros materiales duros, tales como acero + acero; acero + cobre; acero + grafito; acero + acero de aleación, etc, tres válvulas de mariposa excéntricas para el sellado de múltiples capas, puede garantizar el rendimiento de sellado de la válvula con.

La superficie de sellado de la válvula de mariposa de línea central es de sellado suave, los dos lados de la sub-lado de sellado es de material metálico, el otro lado es de material elástico no metálico, tales como caucho, PTFE y así sucesivamente.

Diferencia de diametro

Tres excéntricas válvula de mariposa proceso especial, la estructura de la placa de la mariposa será más gruesa, por lo que si se utiliza la estructura de tres excéntricas de la válvula de mariposa en la tubería de pequeño diámetro, en el estado abierto de la placa de la mariposa para la circulación de los medios de comunicación en la tubería será muy grande resistencia, resistencia al flujo, por lo que en términos generales, tres excéntricas válvulas de mariposa no son aplicables a DN200 por debajo de la tubería de pequeño calibre.

La válvula de mariposa de eje central tiene muy poca resistencia en el paso del caudal del cuerpo de la válvula tras la apertura, y es adecuada tanto para diámetros grandes como pequeños.

Diferencias de uso

Tres válvulas de mariposa excéntricas son adecuados para alta temperatura y alta presión, hay impurezas en las condiciones de los medios de comunicación, mientras que la línea central de la válvula de mariposa sólo se puede utilizar para el agua limpia, gas, petróleo y otros ácidos débiles y álcalis medios de tuberías.
