Válvula de compuerta es un tipo de válvula que se utiliza más en la tubería del sistema de agua, se puede instalar en la tubería industrial y la tubería de la vida, como una conexión y cortar el uso de flujo medio. Las válvulas de compuerta se clasifican en una variedad de maneras, una de las clasificaciones más comunes se basa en la estructura de la forma de puntos, se puede dividir en válvula de compuerta de vástago abierto y válvula de compuerta de vástago oscuro. Todos sabemos que la estructura de la válvula de mariposa es muy simple, mientras que el volumen de la válvula de compuerta es mayor que el de la válvula de mariposa, y su estructura será más complicada que la de la válvula de mariposa.

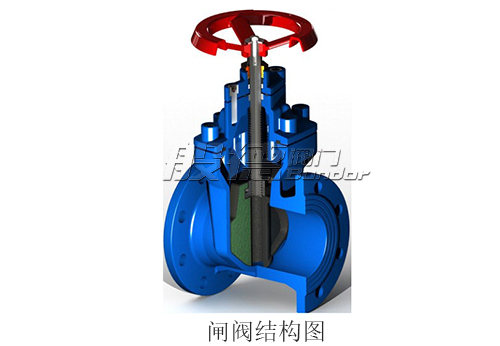

Construcción de la válvula de compuerta:



La válvula de compuerta es un tipo de válvula con compuerta como las partes de apertura y cierre, la compuerta a lo largo de la línea central del canal del cuerpo de la válvula de la dirección vertical del movimiento hacia arriba y hacia abajo, y la dirección del movimiento y la dirección del flujo de los medios también son perpendiculares entre sí. La válvula de compuerta consta de varias partes, como el cuerpo de la válvula, el asiento de la válvula, el vástago de la válvula, la compuerta, la tapa de la válvula, el anillo de sellado, etc. Normalmente, las válvulas de compuerta se accionan mediante volantes, además de los cuales se pueden instalar actuadores eléctricos o neumáticos para automatizar el funcionamiento de la válvula de compuerta. Válvula de compuerta instalada en la tubería, sólo puede ser completamente abierto y completamente cerrado, utilizado para cortar el flujo medio, no cuando las condiciones y controlar el flujo de uso.

Debido a la naturaleza especial de la estructura de la válvula de compuerta, de modo que la válvula de compuerta en la acción de apertura total, cierre total, la carrera es grande, abrir y cerrar un largo tiempo, especialmente cuando se opera manualmente, es más lento, por lo que la válvula de compuerta es por lo general para ser instalado en la tubería no tiene que abrir y cerrar a menudo. Además, el canal del cuerpo interno de la válvula de compuerta es recto, el medio puede fluir en ambas direcciones, y cuando la compuerta de la válvula de compuerta está completamente abierta, la resistencia al flujo en el canal de la válvula tiende a cero, la resistencia al flujo es muy pequeña.

Las válvulas de compuerta pueden dividirse en válvulas de compuerta de vástago abierto y válvulas de compuerta de vástago oculto según las diferentes formas de estructura.

Válvula de compuerta de vástago abierto significa que el vástago de la válvula de compuerta está expuesto, y las roscas del vástago también están expuestas, por lo que cuando se gira el volante, la placa de la compuerta se moverá en línea recta junto con el vástago, lo que también se denomina válvula de compuerta de vástago elevable. Las válvulas de compuerta de vástago abierto tienen roscas trapezoidales en el vástago de elevación, que pueden utilizarse para cambiar el movimiento giratorio en movimiento lineal, es decir, para cambiar el par de accionamiento en empuje de accionamiento, mediante la tuerca situada en la parte superior de la válvula y las ranuras guía del cuerpo de la válvula. Las válvulas de compuerta de vástago abierto se pueden utilizar como una indicación muy obvia de encendido/apagado debido al vástago expuesto, lo que significa que el estado de apertura y cierre de la válvula se puede observar directamente a través de la elevación y descenso del vástago.

Las válvulas de compuerta de vástago oculto se diferencian de las válvulas de compuerta de vástago abierto en que el vástago está dentro de la válvula y las roscas del vástago se encuentran dentro del cuerpo de la válvula. El funcionamiento de la válvula de compuerta de vástago oculto consiste en girar manualmente para accionar el vástago de la válvula para seleccionar in situ, y hacer que la placa de la compuerta realice el movimiento de elevación a través de la rosca del vástago de la válvula.Por eso, las válvulas de compuerta de vástago oculto también se denominan válvulas de compuerta de vástago giratorio. Válvula de compuerta de vástago oscuro porque el vástago está oculto en el interior, por lo que su estado de apertura y cierre no se puede observar directamente, por lo general para el interruptor hasta que la vuelta no se mueve.

En el uso real del proceso, con el fin de tener en cuenta los cambios de temperatura en el fenómeno de bloqueo, si se trata de una válvula de compuerta de vástago abierto o una válvula de compuerta de vástago oculto, por lo general abierto a la posición de vértice, y luego rebobinar 1/2-1 vuelta, como la posición de la válvula completamente abierta.
