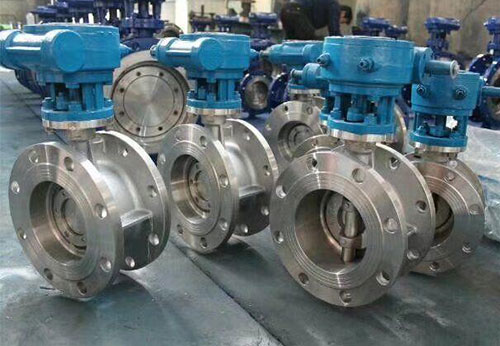

Ventajas de rendimiento de la válvula de mariposa excéntrica triple

1. Establecer la regulación cortada en una sola y fuerte manipulación.



La nueva válvula de mariposa triple excéntrica está diseñada con doble estructura de seguridad, con el fin de evitar la deformación de la placa de mariposa, la desalineación del vástago, la mordedura de la superficie de sellado causada por la influencia de la presión del fluido y la temperatura, los lados superior e inferior de la placa de mariposa están equipados con dos anillos de empuje independientes, garantizando así el funcionamiento normal de la válvula en cualquier condición de trabajo. Para evitar que el vástago se rompa o salga despedido y provoque un accidente, se han diseñado mecanismos independientes de prevención de salida despedida del vástago en el extremo inferior de la válvula, tanto en el interior como en el exterior.

2. Diseño sin zona muerta, par de apertura pequeño.

Válvula de mariposa de tres excéntricas forma de placa para el cono oval, su superficie de aleación dura, excelente resistencia a la abrasión, asiento flotante de acero inoxidable en forma de U con ajuste automático del centro de la función. Cuando se abre la válvula, el plato de válvula de superficie de sellado cónica ovalada primero se desengancha del asiento elástico en forma de U y luego gira. El plato de la válvula gira cuando está cerrado, y el plato de la válvula ajusta automáticamente su centro al asiento elástico bajo la acción del eje excéntrico, y la presión sobre el asiento deforma el asiento hasta que éste se ajusta estrechamente a la superficie de sellado cónica ovalada del plato de la válvula. La placa de mariposa del interruptor de la válvula no raspa el asiento de la válvula, el par del vástago de la válvula a través de la placa de mariposa directamente a la superficie de sellado, el par de apertura es pequeño, eliminando así el fenómeno común de saltar cuando se abre la válvula, es decir, la erradicación de la zona muerta (sin sentido de la correa). Este diseño sin zona muerta hace que la válvula de mariposa de tres excéntricas casi puede comenzar a partir de 0 grados de apertura en el área ajustable, hasta 90 grados de apertura, y su relación de control puede ser tan alta como 1001 o más, para la válvula de mariposa general dos veces.

3. Cero fugas, resistencia a altas temperaturas y altas presiones.

La característica más importante de la triple excéntrica es cambiar fundamentalmente la estructura de sellado, ya no es el sellado posicional, sino el sellado torsional, es decir, en lugar de confiar en la deformación elástica del asiento de la válvula, se basa totalmente en la superficie de contacto de la presión del asiento de la válvula para lograr el efecto de sellado. Esta estructura de estanquidad permite a la válvula de mariposa de triple excentricidad alcanzar la clase de estanquidad dura V I, llegando a una verdadera estanquidad cero. Al mismo tiempo, debido a la elección del asiento metálico y la estructura de la junta frontal, también se resuelve el problema de la resistencia a altas temperaturas y altas presiones. Además, tres válvulas de mariposa excéntrica debido a la utilización de la estructura del asiento del cuerpo, de modo que la estructura de la válvula es más compacto, y reduce el asiento de la válvula directamente en contacto con los medios de comunicación, reduciendo el grado de erosión del asiento de la válvula, sino también prevenir eficazmente la influencia de pequeños sólidos en el medio y la expansión térmica puede ser causada por la oclusión de las superficies de sellado, prolongando así la vida útil del asiento de la válvula. La nueva válvula de mariposa de triple excentricidad no sólo tiene un asiento sustituible, sino también una superficie de sellado independiente para la placa de la mariposa, que también puede sustituirse, lo que reduce enormemente los costes de mantenimiento.
