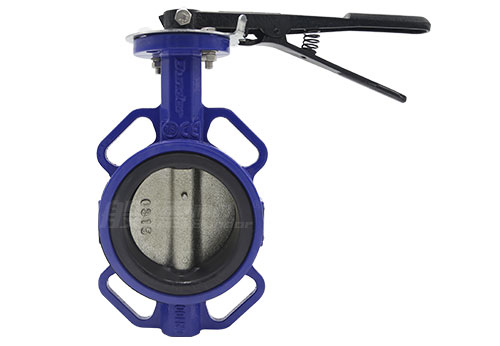

Valvula de mariposa palanca



Las válvulas de mariposa manuales requieren fuerza humana para abrir y cerrar la válvula de mariposa accionando la manivela o girando el mecanismo de tornillo sin fin. Las válvulas de mariposa manuales se utilizan más a menudo en tuberías de pequeño y mediano diámetro para facilitar su accionamiento manual, con la ventaja de su bajo coste de utilización.

La válvula de mariposa manual funciona en el sentido de cierre hacia la derecha y de apertura hacia la izquierda.

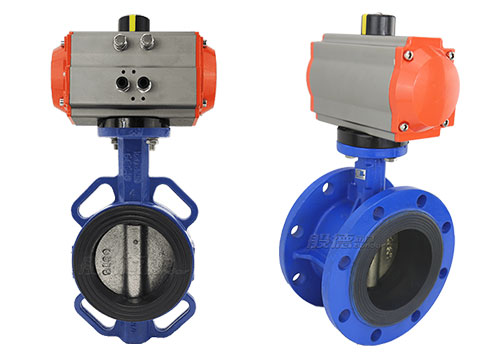

Valvula de mariposa neumatia



Las válvulas de mariposa neumáticas se componen principalmente de actuadores neumáticos y paquetes de válvulas, que se accionan mediante aire comprimido y pueden controlar a distancia el proceso de apertura y cierre de las válvulas de mariposa. Adecuado para tuberías relativamente alejadas de la sala de control y del emplazamiento, o para su instalación en zonas donde el manejo manual resulta difícil.

Las válvulas de mariposa neumáticas pueden reducir en gran medida la intensidad de trabajo manual, pero el uso de altos costos, por la necesidad de cambiar con frecuencia o ajustar la tubería. La válvula de mariposa neumática está equipada con una válvula de inversión de solenoide de dos posiciones de cinco vías o de dos posiciones de tres vías, que se utiliza para recibir la señal de conmutación del sistema de control y actuar como la válvula piloto del actuador neumático, impulsando la acción del pistón dentro del actuador neumático, impulsando el mecanismo de piñón y cremallera para actuar al mismo tiempo, y el eje de salida del actuador neumático impulsa la placa de mariposa para girar, completando el proceso de conmutación de la válvula de mariposa neumática.

La válvula de mariposa neumática puede instalarse con un interruptor de retroalimentación de recorrido, cuando la válvula de mariposa está en su lugar, el interruptor de recorrido retroalimenta al sistema de control con una señal de interruptor en su lugar, indicando que la válvula de mariposa neumática está en estado abierto o cerrado. Las válvulas de mariposa neumáticas también deben estar equipadas con un tratamiento de la fuente de gas dúplex o triplex, con funciones de filtrado, reducción de presión y neblina de aceite. Las válvulas de mariposa neumáticas tienen un tipo de acción de simple o doble efecto.Las válvulas de mariposa neumáticas de simple efecto pueden reajustarse automáticamente mediante el muelle del actuador neumático en caso de fallo de la fuente de aire para garantizar la seguridad del equipo del sistema de producción. Las válvulas de mariposa neumáticas de doble efecto no tienen función de rearme automático.
