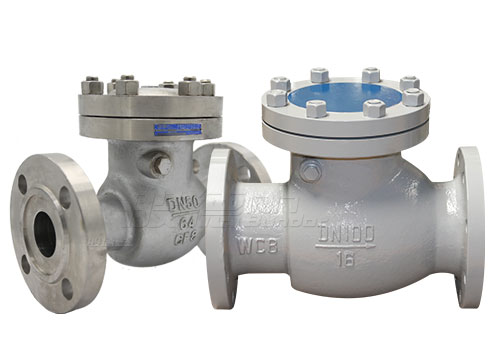

La válvula de retención oscilante es un tipo de válvula de retención, su aleta gira alrededor del eje, cuando el fluido de la tubería fluye en la dirección especificada, la presión de entrada de la aleta es mayor que la presión de salida, la aleta es empujada lejos del asiento de la válvula, la válvula está en estado abierto. Cuando la diferencia de presión entre los dos lados de la compuerta de la válvula disminuye hasta un cierto punto, la compuerta de la válvula cae y vuelve al estado cerrado, impidiendo el reflujo del medio.
Cuando se utilizan válvulas antirretorno rotativas
La resistencia del fluido de la válvula de retención oscilante es menor que la de la válvula de retención de elevación, adecuada para ocasiones de mayor diámetro, la orientación de la instalación no está restringida, normalmente se instala en la tubería horizontal. De acuerdo con el número de aletas de la válvula se puede dividir en swing de una sola válvula, swing de doble válvula y swing de múltiples aletas de tipo tres. Las válvulas antirretorno oscilantes de una sola válvula suelen utilizarse en aplicaciones de paso medio. Al elegir válvulas antirretorno oscilantes de una sola válvula para tuberías de gran diámetro, con el fin de reducir la presión del golpe de ariete, es mejor utilizar válvulas antirretorno de cierre lento que puedan reducir la presión del golpe de ariete. Válvulas antirretorno oscilantes de doble válvula para tuberías de diámetro medio y grande. La construcción de la válvula de retención oscilante de doble aleta es pequeña, de peso ligero, es una válvula de retención más rápida; la válvula de retención oscilante de aletas múltiples es adecuada para tuberías de gran diámetro.
La válvula de retención oscilante es adecuada para varias tuberías con presión nominal PN1.0MPa~42.0MPa, diámetro nominal DN15~1200mm, temperatura de trabajo -196~540℃, utilizada para evitar el reflujo del medio. Adecuado para una amplia gama de medios como agua, vapor, aceite, ácido nítrico, ácido acético, medios oxidantes fuertes y urea. Se utiliza principalmente en tuberías de petróleo, productos químicos, farmacéuticos, fertilizantes, energía eléctrica, etc.
La válvula de retención basculante es una estructura basculante de brazo oscilante, todas las piezas de apertura y cierre de la válvula están instaladas dentro del cuerpo de la válvula, no a través del cuerpo de la válvula, excepto las piezas de brida con juntas de estanqueidad y anillos de estanqueidad, todo el conjunto sin punto de fuga externa, lo que también elimina el riesgo de fuga de la válvula. El balancín de la válvula de retención oscilante y la articulación de la aleta en la elección de la estructura de articulación esférica, de modo que la aleta en la escala de 360 grados tiene un cierto grado de libertad, hay un rastro adecuado de compensación de orientación. Las válvulas de retención oscilantes son adecuadas para medios limpios y no deben utilizarse para medios ricos en partículas sólidas y de alta viscosidad.
