Según diferentes materiales del asiento del sellado, los modelos de válvula de mariposa tipo wafer con mango son los siguientes：



D71X-16，modelo de válvula de mariposa tipo wafer sellado elástico con palanca

D71F-16,  modelo de válvula de mariposa tipo wafer teflón con palanca

D73H-16，modelo de válvula de mariposa tipo wafe sellado duro con palanca

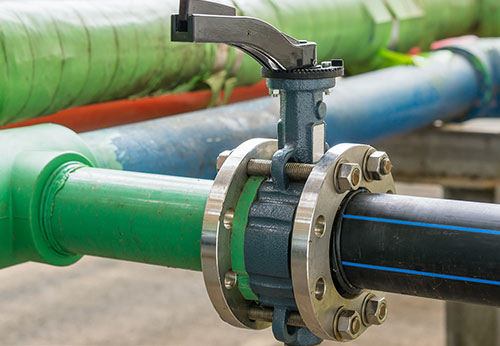

Operación de válvula de mariposa tipo wafer, requiere manipulación manual del palanca para controlar la aperatura y el cierre, gire la manija en el sentido contrario a las agujas del reloj para abrir, gire la manija en el sentido de las agujas del reloj para cerrar y el ángulo de rotación de apertura y cierre de la válvula es de 90°.

Porque la operación es palanca, ese tipo válvula solo adecua utilizar en la tubería de díametro≤DN200. Porque válvula de mariposa esta operando la aperatura y el cierre, díametro más grande, el torque sea grande, más que díametro DN200, la operación del mango será muy laboriosa, en este momento tiene que usar actuador turbína,o electrico, neumático.

Atención de la válvula de mariposa tipo wafer cuando esta intalando：

1, Antes de instalar tiene que confirmar si adecuar la condición del medio en la tubería, válvula de mariposa interior manténlo limpio, en el anillo de sellado ,eje,disco,todos no pueden tener misceláneas. Antes de limpialrlo, no cierre el disco, para prevenir dañar el anillo de sellado.

2, Lo mejor es instalarlo verticalmente en la tubería, no al revés.

3, Después de completar la instalación y ponerla en uso, cada parte de la válvula debe revisarse regularmente y las fallas deben eliminarse a tiempo.
