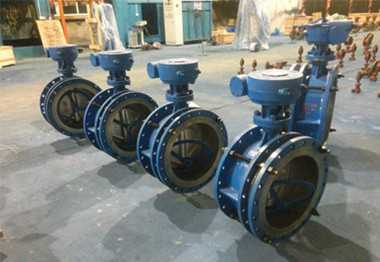

Efecto de válvula de mariposa telescópica con brida

Válvula de mariposa telescópica se utilizan principiales en las tuberías de petróleo, químico, comida, medicamento, textil, fabricación de papel, electrico, suministro de agua, para ajustar el flujo y cortar el medio, tiene la función de compensar la expansión y contracción térmica.



Ventaja y desventaja de válvula de mariposa telescópica con brida

Válvula de mariposa telescópica con brida, longitud de estructura se puede expandir y contraer dentro de en rango, no solo desmontar y instalar las válvulas fácilmente, también puede facilitar la presión de la tubería, protege válvula, al mismo tiempo, también condensa el método de instalación de la válvula de mariposa y la junta de expansión, espacio más compacto. Generalmente, este tipo válvula no necesita mentener especialmente, solo se nacesario observar regularmente si hay fugas y tirones en las partes de expansión y contracción.

Inversión inicial válvula de mariposa telescópica con brida menor que el método de instalación de válvula de mariposa con brida más la junta de expanción, pero si sume los futuros costes de mantemientos, los costos de válvula de mariposa telescópica con brida poco alto. Si el parte de sellado rompe que no puede cambiar el anillo de sellado y válvula de mariposa necesita chatarrear, y parte de la junta de expanción se chatarrea juntos,gran pérdida. Si parte de sellado necesita mantener, es imposible realizar el mantenimiento en línea sin válvulas comprimiendo solo la parte telescópica.

Atención de instalación de válvula de mariposa telescópica con brida

1,En sitio de construcción esta prohibido desmantelar,desintegración válvula de mariposa telescópica con brida aleatorio, esta prohibido expandir y contraer válvula de mariposa repeditamente en el sitio.

2,Se requiere que las tuberías en ambos extremos de la válvula de expansión sean concéntricas, y las dos superficies de brida en la tubería deben ser paralelas

3,Los pernos de fijación de la brida deben apretarse simétricamente. No fuerce los pernos de fijación de la brida para apretarlos unilateralmente;

4,Tubeía de expanción y contracción se instala atrás de la válvula

5,Parte de expanción y contracción no se puede instalar en la esquina y fin de tubería.

6, La longitud estructura es longidud minima cuando válvula de mariposa telescópica con brida sale a fábrica, cuando esta instalando, expandela hastra la longitud de intalación（longitud de diseña）

7,Cuando la longitud entre las tuberías exceda la longitud de instalación de la válvula de mariposa telescópica, ajuste el intervalo entre las tuberías y no estire la válvula con fuerza para evitar daños a la válvula;
