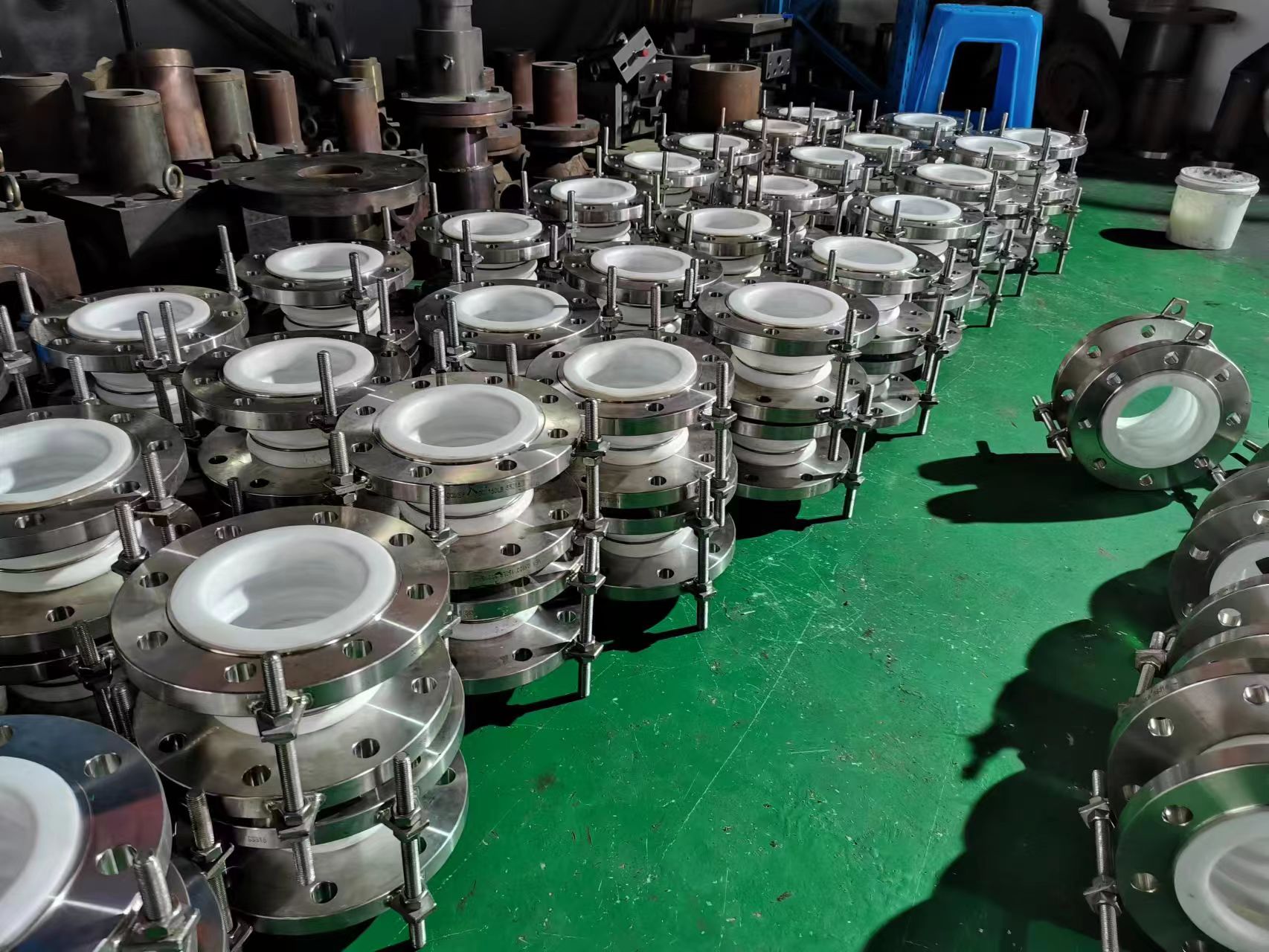

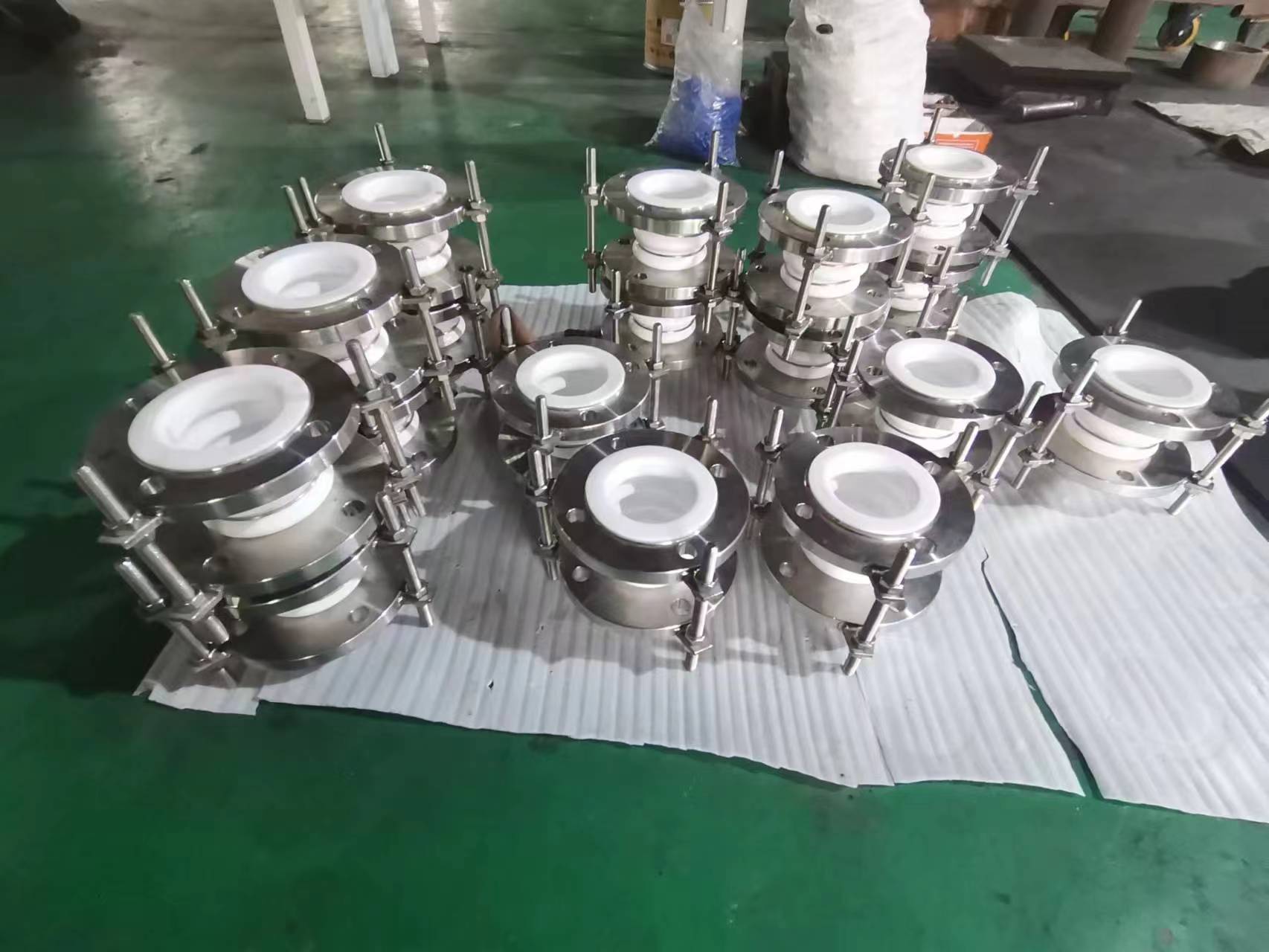

Compensador de fuelle de PTFE

Límite Tamaño: DN50-DN400

Presión: 150LB/PN16

Cuerpo: PTFE

Flanged Materials: SS316

En Línea Correo
INTRODUCCIÓN

VENTAJAS

  • Gran estabilidad química

    El cuerpo principal del fuelle es de PTFE, que tiene una gran estabilidad química y es resistente a la mayoría de los medios corrosivos.

  • Conforme a las normas nacionales

    La composición química y las propiedades mecánicas de las bridas de acero inoxidable cumplen plenamente las normas nacionales

  • Bridas de producción forjadas a presión

    Las bridas son forjadas, con estructura cristalina fina y alta resistencia, sin tamaño de grano grande o desigual ni grietas de endurecimiento.

  • Equipado con extractor de límite

    Añadir un extractor de límite para proteger la ondulación de teflón

  • Aumento de los anillos resistentes a la presión

    Anillos de compresión adicionales en el fuelle para aumentar su resistencia

CARACTÉRISTICA

Los compensadores ondulados son actualmente uno de los elementos de compensación más utilizados en las tuberías.
Utiliza principalmente la deformación efectiva de expansión y contracción de los fuelles de su cuerpo de trabajo para absorber el cambio dimensional de la tubería causado por la expansión y contracción térmica, o para compensar el desplazamiento axial, transversal y angular de la tubería.

PARÁMETROS

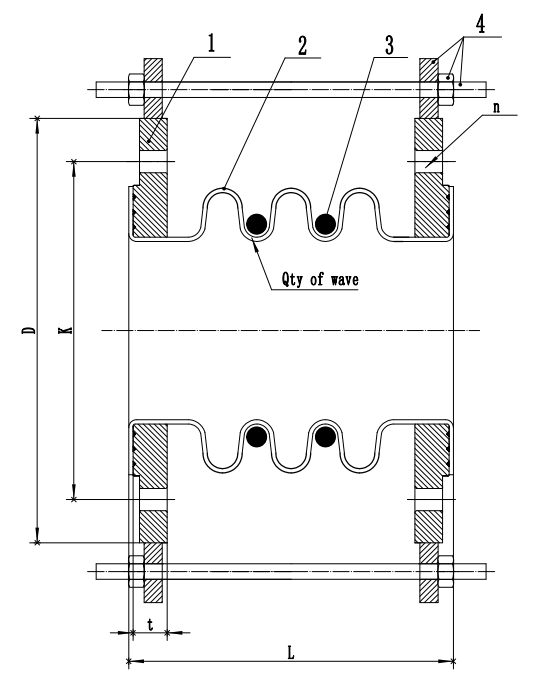

Parters pricipiales:
Nombre 1-Brida 2-Fuelle 3-Anillos resistentes a la presión 4-Tornillo límite
Material 316 PTFE 316 316

Diametro:
DN NPS L ΦD ΦK n-Φd
50 2'' 120 150 120.5 4-18
65 2  1/2'' 120 180 139.5 4-18
80 3'' 120 190 152.5 4-18
100 4'' 120 230 190.5 8-18
125 5'' 140 255 216 8-22
150 6'' 140 280 241.3 8-22
200 8'' 150 345 298.5 8-22
250 10'' 150 405 362 12-26
300 12'' 160 485 431.8 12-26
350 14'' 170 535 476.3 12-29
400 16'' 170 595 539.8 16-29
