La brida lateral de válvula se ajusta a la variedad de estándares nacionales y extranjeros de presiones múltiples, conexión fácil, amplia adaptabilidad.
La brida lateral de válvula se ajusta a la variedad de estándares nacionales y extranjeros de presiones múltiples, conexión fácil, amplia adaptabilidad.
Espesor de pared del cuerpo de válvula para cumplir con los requisitos de GB 26640, grosor grueso, resistencia a la presión garantizada.
El perno está hecho de material 304, que tiene una mayor resistencia a la corrosión.
El pin adopta un tratamiento de templado, alta resistencia, resistencia a la abrasión, conexión segura y confiable.
El código de escaneo puede consultar los resultados de inspección de cada etapa del proceso de producción de productos para garantizar la calidad de los productos.
Todos los productos de Bundor pueden proporcionar el informe de inspección de material de las partes principales.

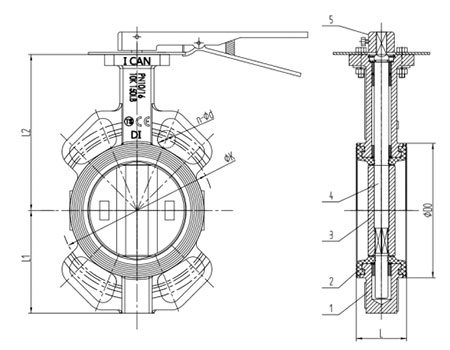

Partes | 1 | 2 | 3 | 4 | 5 | ||||||||
Nombre | Cuerpo | Asiento | Disco | Vastago | Palanca | ||||||||
Material | DI | EPDM | SS304 | 420 | DI | ||||||||
Tamaño | L | L1 | L2 | ΦD0 | PN 10 | PN 16 | Class150 | JIS 10K | |||||
DN | NPS(inch) | ΦK | n-Φd | ΦK | n-Φd | ΦK | n-Φd | ΦK | n-Φd | ||||
50 | 2" | 43 | 75 | 129 | 86 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120.7 | 4-Φ19 | 120 | 4-Φ19 |
65 | 2 1/2" | 46 | 82 | 136 | 101 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139.7 | 4-Φ19 | 140 | 4-Φ19 |
80 | 3" | 46 | 99 | 153 | 121 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152.4 | 4-Φ19 | 150 | 8-Φ19 |
100 | 4" | 52 | 110 | 167 | 144 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190.5 | 8-Φ19 | 175 | 8-Φ19 |
125 | 5" | 56 | 125 | 193 | 171 | 210 | 8-Φ18 | 210 | 8-Φ18 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 |
150 | 6" | 56 | 145 | 209 | 200 | 240 | 8-Φ22 | 240 | 8-Φ22 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 |
